Pressometro elettrico da contatto da 4 pollici (100 mm) con doppio controllo limite e 380V 10VA per l'automazione

Descrizione di prodotto

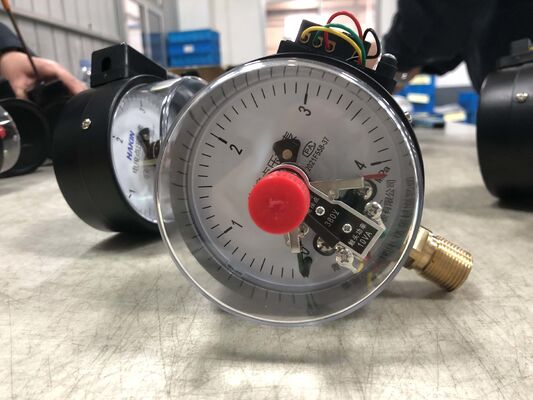

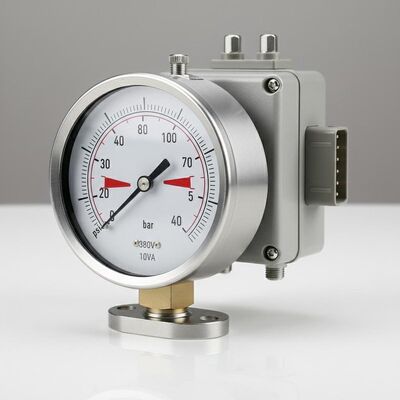

Misuratore di pressione elettrico da contatto da 4" da 100 mm. Controllo doppio limite per l'automazione.

Controllo di pressione di precisione per l'automazione

Il nostroMisuratore di pressione elettrico da contatto da 4 pollici (100 mm)è un' avanzatamanometro elettronicocon un'ampiezza massima di 20 mm,limite superiore,limite inferiore, eindicatori di pressione attivacon un dispositivo facile da usaremanopola di regolazione, questomanometro di trasmissioneIl sistema di controllo delle emissioni di idrocarburi è dotato di un sistema di controllo automatico, che consente di monitorare con precisione e di attivare automaticamente pompe, compressori e serbatoi di fluidi.380V 10VAcon un chiarosistema a quattro fili- giallo comune, verde limite inferiore, rosso limite superiore e fondo nero - offre prestazioni affidabili per applicazioni di automazione esigenti.

Caratteristiche e vantaggi principali

Controllo doppio limite:Indicatori di limite superiore e inferiore indipendenti consentono di impostare con precisione le soglie di pressione per il controllo automatico del sistema,rendendo questo manometro elettronico ideale per mantenere la pressione entro gli intervalli desiderati.
Facile regolazione del campo:Il comodo pulsante di regolazione consente di regolare rapidamente e con precisione i punti di controllo senza attrezzi speciali o smontaggio del calibro.
Sistema a quattro fili:Un cablaggio semplice e standardizzato giallo comune, verde limite inferiore, rosso limite superiore, fondo nero garantisce un'installazione e una risoluzione dei problemi semplici.
Commutazione per uso pesante:Con una potenza di 380 V 10 V, questo manometro di trasmissione può controllare direttamente i contattori del motore, le valvole solenoidi e i sistemi di allarme.
Monitoraggio visivo e elettronico combinato:Fornisce sia la lettura analogica locale che i segnali di controllo elettrico in un unico strumento.

Specifiche tecniche

Specificità	Dettaglio
Dimensione del quadrante	4 pollici / 100 mm
Tipo di calibro	Misuratore di pressione elettrico a contatto
Indicatori	Limite superiore, limite inferiore, pressione viva
Adattamento	Manopola anteriore (esterna)
Classificazione elettrica	380V 10VA
Sistema di cablaggio	Quattro fili: giallo (comune), verde (inferiore), rosso (superiore), nero (terrestre)
Funzione di contatto	SPDT o circuiti indipendenti
Intervallo di pressione	Personalizzabile (specificare al momento dell'ordine)

Guida al cablaggio e all'installazione

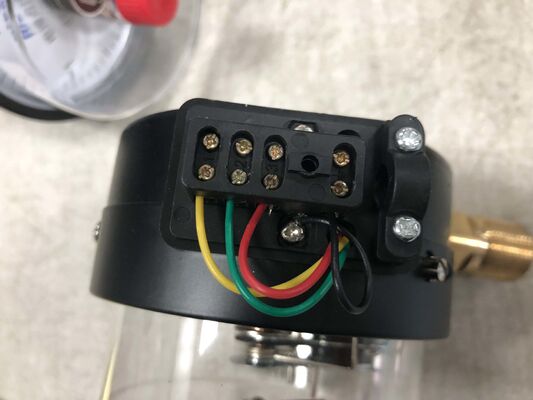

Questo manometro di trasmissione presenta uno schema di cablaggio intuitivo:

Colore del filo	Funzione	Punto di connessione
Giallo	Filati comuni	Fonte di alimentazione comune / ingresso del regolatore
Verde	Contatto al limite inferiore	Circuito di controllo del limite inferiore (avvio della pompa, allarme basso)
Rosso	Contatto limite superiore	Circuito di controllo del limite superiore (arresto della pompa, allarme forte)
Nero	Terzo di terra	Terreno per la sicurezza

Come funziona: controllo automatico della pressione

1Impostare i punti di controllo:Utilizzare il pulsante di regolazione per posizionare i puntatori del limite superiore e inferiore alle soglie di pressione desiderate.
2- Controlla la pressione:L'indicatore di pressione attiva si muove con la pressione del sistema, indicando le condizioni attuali.
3- Commutazione automatica:Quando la pressione raggiunge il limite inferiore, il circuito del filo verde si chiude (ad esempio, avviando una pompa). Quando la pressione raggiunge il limite superiore, il circuito del filo rosso si chiude (ad esempio, fermando la pompa).
4Verifica visiva:Il quadrante fornisce una continua conferma visiva dello stato del sistema.

Applicazioni tipiche di automazione

Controllo della pompa dell'acqua:Mantenere la pressione del serbatoio tra i livelli minimi e massimi prestabiliti
Sistemi di compressione d'aria:Automatizzare il ciclo del compressore in base alla pressione del ricevitore
Serbatoi di liquidi industriali:Controllo delle operazioni di riempimento e scarico
Sistemi idraulici:Mantenere la pressione entro i limiti di sicurezza
Controllo dei processi:Alarmi di accensione o di spegnimento a limiti di pressione critici

Hai bisogno di aiuto per il controllo automatico della pressione?

Che si stia progettando un nuovo sistema o risolvendo i problemi di uno esistente, il nostro team di ingegneri fornisce un supporto esperto per la selezione di manometri elettronici, cablaggio,e integrazione.

Per l'assistenza tecnica e le soluzioni di automazione:
